Professzionális, 3D-s, kábel nélküli Easy-Laser® XT660 lézeres tengelyvonal-beállító műszer

Az svéd Easy-Laser cég legújabb XT660 műszere a méltán megbízható sorozatok hardverére épülő, kiváló ár-teljesítmény jellemzővel bíró kábel nélküli lézeres tengelybeállító eszköz. Az Easy-Laser® XT660 lézeres tengelyvonal-beállító műszer a hagyományos tengelyvonal-beállítási funkciók mellett képes a puha-láb ellenőrzésére, csupán 40° forgatásból történő tengelyvonal-beállításra (vízszintes és függőleges tengelyű gépek esetén), hőtágulás korrekcióra, s végül a korrekciós mozgások folyamatos 3D-s kijelzésre. Többfelhasználós szoftvere segítségével pedig az aktuális mérést akár okostelefonon vagy tableten is nyomon követhetik, így oktatási célra is rendkívül alkalmas.

Tulajdonságok

• 3 beépített mérőprogram részletes 3D-s grafikákkal
• tengelyvonal-beállítás vízszintes és függőleges gépekhez
• pozíció független mérés, csupán 2 x 20° elfordulás alapján
• folyamatos (élő) 3D-s korrekciómozgás-kijelzés
• puha láb felismerése grafikus kijelzéssel
• mérésátlagolás rezgő környezetben való mérésekhez
• hőtágulás korrekció "hideg" gépbeállításhoz
• beállítási tűréshatárok kijelzése/figyelmeztetése
• kettős lézer a pontos mérésekhez
• vezeték nélküli Bluetooth® kapcsolat a mérőfejekkel
• megszakításmentes mérés EndurioTM technikával
• IP 66- és IP 67 ipari védettség
• teljes körű mérő- és jegyzőkönyvkészítő alkalmazás
• opció: rezgésmérés és tárcsabeállítás
• magyar (és angol) nyelvű kézikönyv

Az Easy-Laser® XT660 műszer mérőprogramjai között megtalálhatók a horizontális és a vertikális tengelybeállítás, a 360° élő beállítás, a tolerancia-kalkuláció funkciók. Az Easy-Laser® XT 440 képes a puha-láb ellenőrzésére és a hőtágulás-kompenzáció alkalmazására A külső hatások, mint például rezgések okozta hibák csökkentésére mérési szűrő alkalmazható. A mérések egyszerűsítésére (és szűk helyen való kivitelezhetőség elérésére) az Easy-Turn funkcióval a tengelyvonal-beállítási mérés tetszőleges pozícióból indítható és akár már 2 x 20° tengely-elforgatással is kivitelezhető. A mérés fázisait tárolhatunk az Easy-Laser® XT660 memóriájában, vagy külső USB-memóriára. A lehető legkisebb energiafogyasztás elérése mellett a mérés megszakításmentes folyamatáról az Endurio™ energia-kezelő technológia gondoskodik, melynek köszönhetően lemerült akkumulátorok esetén is gyorsan, adatvesztesség nélkül folytathatók a mérések. A készülék kivitele ellenáll az ipari alkalmazás igénybevételeinek, kezelése ergonomikus, könnyen elsajátítható. Az Easy-Laser® XT660 hosszútávon is modern karbantartó eszköz lehet. Képességei számos kiegészítővel, beépített programjának egyszerű, USB-memóriáról történő frissítésével fejleszthetők.

Beépített beállítóprogramok

	Folyamatos mérés: A mérési értékek automatikus rögzítése a tengely folyamatos forgatása közben. Több száz pont kerül ilyenkor regisztrálásra. Bármelyik szögből bárhova indulhat, a mérés minősége biztosított.
	Multi Pont mérés: A multipont alapvetően ugyanaz, mint az EasyTurnTM, de több helyet rögzíthet a forgási sávba. Ez optimális számítási alapot biztosít. Tökéletes a pl. turbina és csúszó csapágyas gépeknél.
	EasyTurnTM: Az EasyTurnTM funkció lehetővé teszi, hogy elkezdje a mérési folyamatot bárhonnan a tengelyen. A tengelyt bármelyik három helyzetbe forgathatja, mindegyik pozíció között legalább 20 ° -ot kell forgatnia a mérési értékek regisztrálásához. A három pontos módszer könnyebben használható verziója.
	Három-pont módszer (9-12-3):A mérési pontoknak fixen 9 – 12 – 3 óra irányokban kell legyenek rögzítve. Ez a klasszikus három-pont módszer, mely a legtöbb esetben használható.
	Felcserélés vízszintes elhelyezésű gépek tengelyeinek és tengelykapcsolóinak beállítása már csupán kétszeri +/-20°-os forgatás alapján, tetszőleges forgásszögtől kezdve
	Puha láb: vízszintes gépek helyes rögzítésének ellenőrzése, a „háromlábúság” felismerése
	Függőleges: függőleges és peremszerelt gépek tengelyeinek és tengelykapcsolóinak beállítása
	Több láb beállítás: több lábon álló gépek mérése/beállítása
	Gépcsoport beállítás: több gép együttesének (géplánc) bemérése/beállítása
	Csavarodás: ellenőrizheti a gép alapozásának síklapúságát vagy csavarodottságának mértékét.
	Tolerancia-ellenőrzés: a gép fordulatszám-kategóriájának megfelelő tengelybeállítási határértékek betartásának ellenőrzése, valamint számszerű és grafikus megjelenítése
	Hőtágulás-kompenzáció: a hidegen beállított gépek esetén hőtágulás miatt majd üzemi meleg állapotban jelentkező beállítási hiba ezzel a funkcióval kiküszöbölhető
	Érték: legfeljebb 10 sorba kapcsolt egy- ill. két-tengelyű mérőegység élő (Online-) kijelzése, pl. dinamikus vagy síklapúság mérésekhez, csapágyjáték meghatározásához

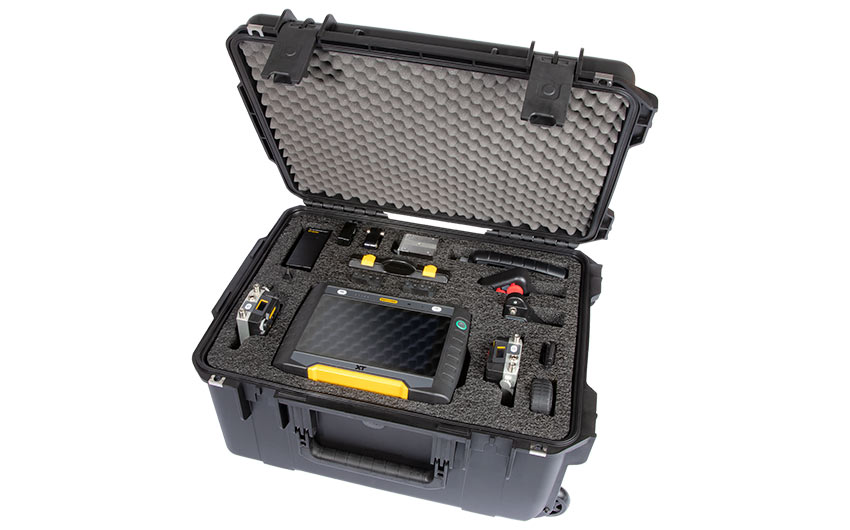

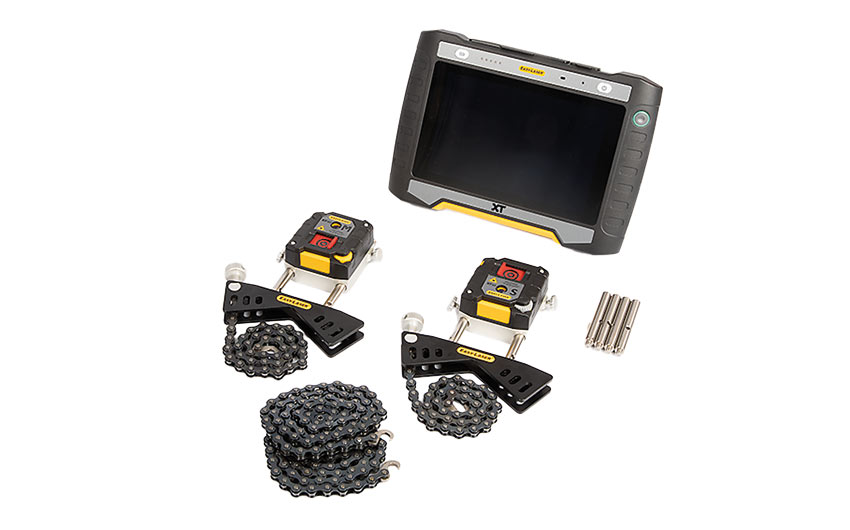

A készlet tartalma:

• 1 db Easy-Laser® XT660 kijelzőegység
• 1+1 db M / S mérőfej Bluetooth kommunikációval
• 2 db tengelyprizma lánccal
• 4 db 60 mm-es rúd
• 1 db mérőszalag (3 m)
• 1 db USB memória
• 1 db adapter (240 V AC) kábellel
• 1 db strapabíró szállítóbőrönd
• 1 db kezelési utasítás (magyar)
• 1 db Easy-Laser XT Alignment alkalmazás
• 1db Angol és magyar nyelvű kézikönyv
