IX. Szolár Konferencia Budapest 2019: Szolármodulok és napkollektorok üzem közbeni (termográfiai) vizsgálata

Rahne Eric, okl. villamosmérnök, a PIM Professzionális Ipari Méréstechnika Kft. alapítója, tanúsított termográfiai szakértő (Termograph Level 3), igazságügyi szakértő

Napcellás rendszerek termográfiai állapotfelmérése

A termográfia egyik legfiatalabb, de vélhetően nagyon gyorsan növekvő jelentőségű alkalmazása feltételezhetően a napcellák gyártás közbeni minőség-ellenőrzése és a telepített modulok vagy akár teljes napcellás erőművek állapotfelmérése. Amíg például az U-I jelleggörbés ellenőrzések jól kimutatják, hogy baj van és romlik a hatásfok, a hibahelyek és hibatípusok többnyire ezen az úton nem deríthetők fel, modulokra bontva semmiképpen sem. A termográfia ezzel szemben, megfelelő kivitelezést feltételezve, lokalizálhatja a hibahelyeket és többféle, egymástól eltérő hibajelenséget is megkülönböztethet. Főleg a nagy napcella-parkok esetében ezzel lehetővé válik a hatékony üzemeltetés és gazdaságos karbantartás. Szolárrendszerek tipikus hibái, hibaokok Hibák a fotovoltaikus rendszerekben nemcsak a hatásfokukat rontó problémák, hanem felmerülhetnek üzembiztonsági kockázatot, akár tűzveszélyt okozó súlyos rendellenességek is. A hibák többféle okokra vezethetők vissza, amely a gyártástól a szállításon és telepítésen át a rossz üzemeltetési vagy meteorológiai behatásokig is terjedhetnek. Néhány hibát vizuálisan észlelhetünk, a legtöbbjük fel­ismeréséhez azonban megfelelő mérési módszerek kellenek. Ezek közül az U-I-jelleggörbe felvétele, az elektrolumineszcencia és a termográfia állapotfelmérő technológiák alkalmazása a legelterjedtebbek. A hibákat a következőképpen kategorizálhatjuk: - villamos bekötési hibák (téves polaritás, kontaktushiba, rövidzárlat) - vezérlési hibák (nem munkaponti üzemeltetés, ág- vagy modulszintű kiiktatás) - modulszintű hibák (belső kontaktushiba, beárnyékolás, rossz modul-kötődoboz, rossz elkerülő dióda) - cellaszintű hibák (törés, hajszálrepedés, egyéb öregedés, szakadás, rövidzárlat, PID) A fentiek közül a villamos hibák és a törés jellegű hibák többsége rossz szállításra és még inkább szakszerűtlen telepítésre vezethetők vissza. A beárnyékolás problémája tipikusan rossz telepítésre, rossz tervezésű elhelyezésre, vagy a természet térhódítására, túlnövekedett növényekre, illetve felületi szennyeződésére vezethető vissza. Ritkák a kizárólagosan öregedésből származtatható hibák. A tévedések elkerülése érdekében itt most nem a súlyos problémákat okozó hibákra, hanem néhány feltűnő, de jelentéktelen vizuális jelenségre szeretnénk felhívni az olvasó figyelmét. Ugyanis vannak olyan esetek, amelyek látványa laikus szemmel komoly hibát sejtett, de a valóságban nincs igazán hatása a fotovoltaikus rendszer működésére és teljesítményére.

balra: fólia alatt szennyeződés; jobbra: eltérő cellaszíneződés polikristályos modulokban
1-2 kép: balra: fólia alatt szennyeződés; jobbra: eltérő cellaszíneződés polikristályos modulokban
balra: előlapi fólia elszíneződése; jobbra: hordozó / hátsó fólia elszíneződése
3-4. kép: balra: előlapi fólia elszíneződése; jobbra: hordozó / hátsó fólia elszíneződése
balra: delaminálás a belső vezetékeknél; jobbra: delaminálás felhólyagosodással
5-6. kép: balra: delaminálás a belső vezetékeknél; jobbra: delaminálás felhólyagosodással
balra: gyártástechnológiai elszíneződés vagy túlmelegedés eredménye; jobbra: egy komoly jégverés alig észrevehető nyomai
7-8. kép: balra: gyártástechnológiai elszíneződés vagy túlmelegedés eredménye; jobbra: egy komoly jégverés alig észrevehető nyomai
balra: vizuális "csigapályák" (hajszálrepedések) a modulokon; jobbra: túlmelegedésre visszavezethető elszíneződés
9-10. kép: balra: vizuális "csigapályák" (hajszálrepedések) a modulokon; jobbra: túlmelegedésre visszavezethető elszíneződés

Gyakran vizuálisan is jó felismerhető a viharos jégverés vagy kőfeldobás okozta törés. Viszont nem biztos, hogy a sérülésmentesnek tűnő többi modul ténylegesen megúszta a vihart. Az esetlegesen, szabad szemmel nem látható további hajszálrepedések csak valamelyik, a következőkben bemutatott vizsgálati eljárás alkalmazásával derülnek ki. Sajnos sok esetben azokkal is csak a mechanikai káro­sodás bekövetkezése után valamennyi idővel, amikor a behatoló nedvesség vagy a repedések tovább­terjedésével a kristály maga is repedezik és rövidzárlatok illetve cellaterület leválások keletkeznek. Szolárrendszerek bevizsgálása elektrolumineszcenciás felvételek alapján A hibák felismerésére és súlyosságának megítélésére a vizuális ellenőrzésnél sokkal pontosabb és haté­konyabb az U-I-jelleggörbe felvétele, valamint az elektrolumineszcencia és a termográfia alapú bevizs­gálás. Amíg az U-I-jelleggörbe értékelése csak áganként, tehát több modul együttesére vonatkozóan tud a rendszer állapotáról és aktuális képességéről információt szolgálni, a másik két eljárás modulonként ill. cellánként is képes a hibahely lokalizálására és a hiba jellegének és súlyosságának meghatározására. Mielőtt rátérnénk a termográfia alkalmazására, ejtsünk néhány szót az elektrolumineszcenciáról is. A vizsgálati módszer alapgondolata, hogy elektronikai szemszögből nézve a napcellák egy felületileg nagy kiterjedésű fényérzékeny diódát jelentenek. Amennyiben fénybesugárzásra áramot tudnak termelni, akkor megfordított üzemeltetéssel, áram rákapcsolásával fényt kell tudniuk kibocsátani. Azoknak a celláknak melyek ily módon, egész felületükön bocsátják ki a fényt, az energiatermeléses állapotukban is jól kell működniük. Erre alapozva történik sok gyártónál a gyártás közbeni ellenőrzés is. A napcellák által kibocsátott fény spektrális tartománya döntően a rövidhullámú infravörös tartomány. Ennek megfelelően megfigyelése rövidhullámú termográfiai rendszerekkel lehetséges, amit azonban a gyakorlatban legfeljebb a gyártás közbeni, gyártósorba beépített gyors értékelést igénylő cellaellenőrzésre szokás alkalmazni. Helyszíni, mobil alkalmazásoknál viszont nem, amiben az ilyen fotondetektoros rendszerek súlya és mérete mellett magas árfekvésük is szerepet játszik. A helyszíni elektrolumineszcenciás vizsgálatok során sokkal inkább átalakított fényképezőgépek, több­nyire tükörreflexes készülékek kerülnek alkalmazásra. Ezek CMOS-detektorra kellőképpen széles spektrális tartományú, így a beépített infraszűrő kiszerelésével és egy rövidhullámú sugárzást átenge­dőképes, nagy fényerejű objektív használatával érzékelhetővé válik a napcellák sugárzáskibocsátása. Természetesen a mérés hosszú záridőt, akár néhány percet igényel, és eredménye nem kalibrálható. Mivel a napközbeni napbesugárzás nagyságrendekkel nagyobb a napcellák által fordított üzemmódban kibocsájtott sugárzásnál, a helyszíni elektrolumineszcenciás felvételek inkább éjjel, vagy letakaró sátrak alkalmazásával akár nappal is elkészíthetők. E közben természetesen a modulokat vagy ágakat, sztringeket a rendszerből villamosan ki kell kötni és a vizsgálathoz szükséges visszatáplálással ellátni. Amennyiben sem éjjel, és sátrak alkalmazásával nappal sem szeretnénk a mérést elvégezni, mégis csak igazi hőkamera alkalmazása szükséges. A legújabb CMOS-alapú rövidhullámú hőkamerák megfelelő szűrővel kiegészítve lehetővé teszik a elektrolumineszcenciás felvételek készítését nappal is. Az elektrolumineszcenciás vizsgálattal felderíthető hibák: • mikrorepedések és törések, cellafelület-leszakadások • felület- és cellakontaktus leválása, vagy megnövekedett ellenállása • cellán belüli vagy ág ill. sztring rövidzárlata • PID-károsodás Szolárrendszerek termográfiai bevizsgálása A hőkamerás vizsgálat a hozzá szükséges hőkamera beszerzési ára, továbbá a szükséges minimális besugárzás követelménye és az egyéb mérési nehézségei miatt nem tűnik versenyképesnek az előbb bemutatott elektrolumineszcenciás bevizsgálással szemben. Mégis van létjogosultsága a termográfiának, ami részben arra vezethető vissza, hogy semmilyen átkötésre és semmilyen idegen betáplálásra nincs szüksége. Ezzel kapcsolatosan elhagyható a 18...30 kg súlyú DC-tápegység hordozása és energia­ellátásának megvalósítása is. Másrészt a termográfiával időarányosan a legnagyobb területek bevizs­gálására van lehetősége, így első sorban a nagy rendszerek esetében elengedhetetlen technológia. Amíg például az U-I jelleggörbés ellenőrzések jól kimutatják, hogy baj van és romlik a hatásfok, a hibahelyek és hibatípusok többnyire ezen az úton nem deríthetők fel, modulokra bontva semmiképpen sem. A termográfia ezzel szemben, megfelelő kivitelezést feltételezve, lokalizálhatja a hibahelyeket és többféle, egymástól eltérő hibajelenséget is megkülönböztethet. Főleg a nagy napcella-parkok esetében ezzel lehetővé válik a hatékony üzemeltetés és gazdaságos karbantartás. Szokásos alkalmazási feltételek, mérési körülmények • üzemelő napcellás rendszer energiatermelési üzemállapotban • minimum 600 W/m2 folyamatos napbesugárzás • maximális 2/8 Cumulus felhőzet, gyenge gomolyfelhő • eső- és hómentesség, a cellákon nem lehet víz vagy hó • legfeljebb 4 Beaufort (20 ... 29 km/h) szélerősség (= mérsékelt szél) • megfelelő látószög és geometriai felbontás biztosítása • nagyobb rendszerek fényképes és GPS-koordinátás dokumentálás biztosítása Termográfiai úton megtalálható hibák

A napcellás rendszerek ellenőrzése esetén a villamos berendezések felméréséhez alkalmazott értékelési sablonok és határértékek a bekötésekre, kábelezésre, elosztókra/gyűjtőkre, szabályozókra és konver­terekre érvényesek. Azonban maga a napcellákra, modulokra nem érvényesíthetők ezek: a legnagyobb különbség a többi kültéri termográfiai alkalmazáshoz képest az a körülmény, hogy intenzív napsütés szükséges. Ez teljesen ellentétes azzal, hogy szinte minden más termográfiai alkalmazás során hang­súlyozzuk, napsütésben és főleg a mérendő tárgy közvetlen napbesugárzása esetén ne végezzük termográfiai méréseket. (Ezt a napsütés reflexiója, illetve a tárgy felhevülése miatt kerüljük el.) A napcellás rendszerek bevizsgálása esetében viszont pont a napbesugárzás szükséges ahhoz, hogy a hibajelenségek okozta hőmérséklet-eltérések megjelenjenek. Az előzőekből adódóan a megfelelő megfigyelési szög megtalálása a szolármodulok felmérése ese­tében eléggé nehéz. Ugyanis az üveg reflexiója akár 25%-ot is elérhet, így a napsütés, az égbolt és még a mérést végző testének hősugárzása is számottevő értékű, látószög függő zavaró sugárzásforrást alkot. Mérés közben nem szabad tartósan leárnyékolni a mérni kívánt napcellákat, ami állványos vagy emelő­kosaras megoldásoknál komoly problémát okozhat. A mérési bizonytalanság és a félreinterpretálható hőképek rögzítésének elkerülése érdekében tehát igen pontosan kell a megfigyelési szöget meg­választanunk. Ehhez, ahogy a következő ábrán látszik a mérés közben előforduló napsütésre is tekintettel kell lennünk, ami az évszak és az napi óraidő függvényében magasságban és oldalirányban is változik.

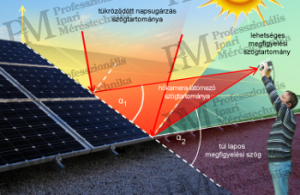

A megfigyelési szög megválasztásának határai
11. kép: a megfigyelési szög megválasztásának határai

Mindezt figyelembe véve felmérhető, hogy a hőkamera magassági pozicionálása függvényében mely szolármodulok figyelhetők meg éppen. Könnyen érthető, hogy 1,5 ... 1,7 m magasságban kézben tartott kamerával alig van esélyünk több modulból álló nagy modulasztalok felső moduljainak korrekt meg­figyelésére. Az ábrán látható helyzetben a felső modul megfigyelése ily módon már lehetetlen. Nem csoda tehát, hogy a hőkamera magassági pozíciójának növelése érdekében a legkülönbözőbb módszerek (ön­járó munkaállvány, óriási teleszkóprúd) terjedtek el, beleértve a fotovoltaikus mezők drónos lerepülését is. Egy alá nem becsülendő további probléma pedig a termográfiai mérőeszköz geometriai felbontásával függ össze. Eme téma fontossága miatt szükségesnek vélem, hogy ezt itt bővebben is megemlítsük. Ugyanis lépten-nyomon hallani az egész kapcsolószekrény vagy egy egész modulasztal-szélesség egy felvétellel történő áttekintő termográfiai felméréséről, majd az ezt követő - az áttekintő hőkép alapján észlelt szükség esetén elvégzésre kerülő - részletező hibahely-felvételről. Ez természetesen nagyon hatékony munkavégzésnek hangzik, ami viszont csak akkor igaz, ha az áttekintő felvétel készítése közben betartottuk a geometriai felbontás követelményét. Ennek megsértése esetében ugyanis észrevétlenek maradnak a kisebb vezetékek és kontaktusok problémáira utaló hőhatások. Így vélhetően részletező hőképet nem is készítenénk, vagyis pont a hibák nem kerülnének felderítésére. Összefoglalva: az olyan áttekintő termográfiai felvételek készítése, melyeknek geometriai felbontása nem megfelelő, egész egyszerűen nem megengedett és ez alól soha nincs kivétel.

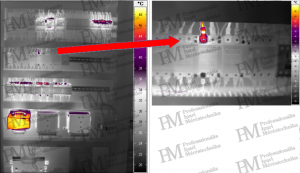

balra: nem megfelelõ felbontású „áttekintő” kép; jobbra: a laza kontaktus részletes felvétele
1-2. hőkép: balra: nem megfelelõ felbontású „áttekintő” kép; jobbra: a laza kontaktus részletes felvétele

Amíg a baloldali „áttekintő” felvételen a laza érint­kező éppen hogy 38°C hőmérséklettel jelentkezik, és hibahelyként nem tűnik föl, addig a jobboldali, megfelelő geometriai felbontású termográfiai részletfelvétel alapján kiderül, hogy a valódi hőmérséklete már 58°C fölötti. (20°C mérési hiba!) Termográfiai példafelvételek kontaktushibákra / laza kötésekre

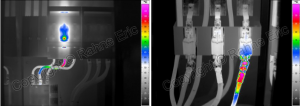

balra: tokozott biztosíték laza bekötése (130°C); jobbra: laza kontaktus (letakarás nélkül) (102°C)
3-4. hőkép: balra: tokozott biztosíték laza bekötése (130°C); jobbra: laza kontaktus (letakarás nélkül) (102°C)

Termográfiai példafelvételek alulméretezett villamos vezetékekre

balra: túl vékony vezeték (92°C); jobbra: túl vékony vezeték (51°C)
5-6. hőkép: balra: túl vékony vezeték (92°C); jobbra: túl vékony vezeték (51°C)

Termográfiai példafelvételek transzformátorokra és villamos távvezetékekre

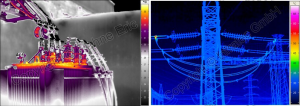

balra: transzformátor; jobbra: távvezeték hibával [forrás: Infratec]
7-8. hőkép: balra: transzformátor; jobbra: távvezeték hibával [forrás: Infratec]

Nagy kiterjedésű szolárrendszerek termográfiai felmérése drónokkal A bevezetésben felsorolt mérések jellege, a velük kapcsolatos felvételek mennyisége, valamint a látómezővel és látószöggel kapcsolatos nehézségek kifejezetten a légi termográfia alkalmazására késztetnek. Tipikusnak mondható a repülőgépről vagy helikopterről történő termográfiai felmérés a környezetvédelemben, környezetfigyelésben (akár vízgazdálkodás, növénytermesztés vagy vadszámlálás szempontjából), a nagy területű régészeti és geológiai kutatásokban. Egyre inkább elterjedt a szolárrendszerek, első sorban a nagy kiterjedésű, több hektáros fotovoltaikus erőművek légi felmérése is, amihez az egyre nagyobb teherbírású és könnyebben alkalmazható, akár automatizálható küldetésű drónok megjelenése ad lehetőséget. (Természetesen eközben ne felejtsük el, hogy a drónok alkalmazására szigorú előírások, törvényi szabályozások vonatkoznak, amelyeken felül további műszaki és jogi kockázat is felmerülhet.)

6 rotoros villamos drón kis méretű hőkamerával és videokamerával
12. kép: 6 rotoros villamos drón kis méretű hőkamerával és videokamerával [forrás: Rotors & Cams Kft.]

Megfelelő felbontású hőkamera és korrekt paraméterbeállítással (mérési gyakoriság, megfigyelési látószög, valamint repülési magasság és sebesség) a következő ábrán bemutatott minőségű (eredményesen kiértékelhető) hőképek nyerhetők. A követelmények és paraméterek összetettsége (és egymásra való hatása) olyan sokrétegű, hogy ennek megtárgyalása jelen előadás (ill. cikk) keretében sajnos nem lehetséges.

légi felmérést optimalizáló számítási lap naperőművek bevizsgálásához
13. kép: légi felmérést optimalizáló számítási lap naperőművek bevizsgálásához
példák drónra szerelt hőkamerával készült hőképekből (folyamatos sorozatfelvétel)
9. hőkép: példák drónra szerelt hőkamerával készült hőképekből (folyamatos sorozatfelvétel)

Termográfiai példafelvételek fotovoltaikus rendszerek hibáira

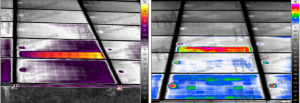

balra: modul üresjáratban lévő belső ággal; jobbra: rövidzárlatos modul („patch”-mintával)
10-11. hőkép: balra: modul üresjáratban lévő belső ággal; jobbra: rövidzárlatos modul („patch”-mintával)

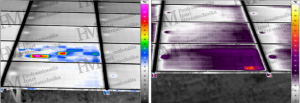

balra: modul súlyos jégverési károsodással; jobbra: zárlatos cella (70°C forró ponttal)
12-13. hőkép: balra: modul súlyos jégverési károsodással; jobbra: zárlatos cella (70°C forró ponttal)

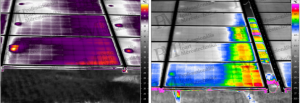

balra: modul felhevült kötődobozzal; jobbra: PID-jelenségre utáló melegedés
14-15. hőkép: balra: modul felhevült kötődobozzal; jobbra: PID-jelenségre utáló melegedés

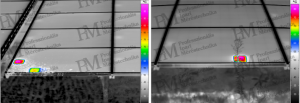

balra. sárfelhordás miatt forró cellák (>100°C); jobbra: növényi árnyék miatt forró cella (>85°C)
16-17. hőkép: balra. sárfelhordás miatt forró cellák (>100°C); jobbra: növényi árnyék miatt forró cella (>85°C)
Szolártermikus rendszerek (síkkollektorok, vákuumcsövek) termográfiai felmérése

Természetesen nemcsak a fotovoltaikus rendszerek, hanem a szolártermikus rendszerek esetén is hatékony ellenőrző és hibafeltáró eszköz a termográfia. Megfelelő kivitelezést feltételezve, lokalizálhatja a hibahelyeket és többféle, egymástól eltérő hibajelenséget is megkülönböztethet. Főleg a vákuumcsöves kollektorok esetén fellépő (meg nem engedett) melegedések észlelése a kulcs azok hatékony üzemel­tetésének és gazdaságos karbantartásának. Szolártermikus rendszerek felméréseiről általánosan A legnagyobb különbség a "klasszikus" termográfiai alkalmazásokhoz képest itt is az a körülmény, hogy intenzív napsütés szükséges a kültéri mérés során. Ez teljesen ellentétes azzal, hogy szinte minden más termográfiai alkalmazás során hangsúlyozzuk, napsütésben és főleg a mérendő tárgy közvetlen napbesugárzása esetén ne végezzük termográfiai méréseket. Ezt a napsütés reflexiója, illetve a tárgy felhevülése miatt kerüljük el. A szolártermikus rendszerek bevizsgálása esetében viszont pont a napbesugárzás szükséges ahhoz, hogy a hibajelenségek okozta hőmérséklet-eltérések megjelenjenek. Termográfiai úton megtalálható hibák • csővezetékek szintjén: • nem megfelelő, sérült hőszigetelések • szivárgások, rosszul záró szelepek, elzárók stb. • síkkollektorok, vákuumcsöves kollektorok szintjén: • vákuumvesztés ill. hőszigetelési hibák • üzemetetési problémák, rossz méretezések • töréskárok (időjárás, vandalizmus) Felmérésekhez szükséges feltételek A napsugárzás üvegfelületi tükröződése csak gondosan megválasztott megfigyelési szöggel ellen­súlyozható, ahogy ezt a napcellás rendszerek esetén megtárgyaltuk. Ebből adódóan a jelen alkalmazások esetén is a hőkamera magassági pozicionálása problémás. Nem elkerülhető ezért, hogy a tetőre fel kell mászunk létrával, vagy munkaállványt ill. óriási teleszkóprudat alkalmazzuk. Kényelmesebb termé­szetesen - elsősorban nagyobb rendszerek esetén - azok kollektorainak drónos lerepülése. Egy alá nem becsülendő további probléma pedig a termográfiai mérőeszköz geometriai felbontásával függ össze. Gondosan kell megválasztani a maximális mérési távolságot, hogy jó áttekintést biztosítsuk a rendszerről, de a megfigyelendő részletre (pl. a vákuumcsövekre) biztosítva legyen a hőmérsékletük korrekt észleléséhez szükséges geometriai felbontás. Termográfiai példafelvételek napkollektorok (vákuumcsöves rendszerek) hibáira

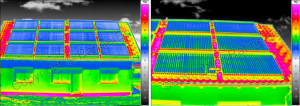

balra: 360 vákuumcső telepítés után; jobbra: 360 darab vákuumcső későbbi ellenőrzése
18-19. hőkép: balra: 360 vákuumcső telepítés után; jobbra: 360 darab vákuumcső későbbi ellenőrzése

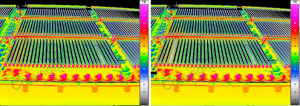

jó bárium-tükörrel rendelkező, de melegedő vákuumcső (jobbról 5. cső); jobbra: összehasonlítás törött vákuumcsővel (balról 4. cső)
20-21. hőkép: jó bárium-tükörrel rendelkező, de melegedő vákuumcső (jobbról 5. cső); jobbra: összehasonlítás törött vákuumcsővel (balról 4. cső)

A (rövidített) szöveg és a hőképek forrása: Rahne Eric: TERMOGRÁFIA - elmélet és gyakorlati méréstechnika 656 oldal (A4, színes), 303 ábra, 452 kép, 754 hőkép, 50 táblázat ISBN 978-963-87401-6-8 (nyomtatott könyv, nincs elektronikai kiadás) Bővebb tájékoztatás: www.termokamera.hu Rahne Eric (PIM Kft.) pim-kft.hu, termokamera.hu
